1.UPS简介

UPS( Uninterruptible Power Supply），即不间断电源，是一种含有储能装置，以整流器、逆变器为主要组成部分的稳压稳频的交流电源。主要利用电池等储能装置在停电时给计算机/服务器、存储设备、网络设备等计算机、通信网络系统或工业控制系统、需要持续运转的工业设备等提供不间断的电力供应。

从市场需求来说，由单一UPS向整体解决方案转型已迫在眉睫，既不再单纯依靠UPS，而是为客户提供包括制冷、机柜、布线、PDU、软件管理等一体化的解决方案。

UPS电源系统主要分两大部分，主机和储能电池或发电机。

额定输出功率的大小取决于主机部分，并与负载属哪种性质有关，因为UPS电源对不同性能的负载驱动能力不同，通常负载功率应满足UPS电源70％的

额定功率。

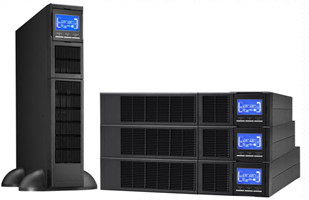

UPS主机-2

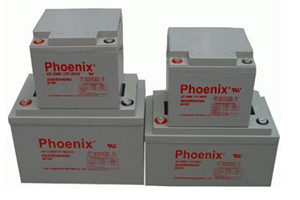

UPS储能电池

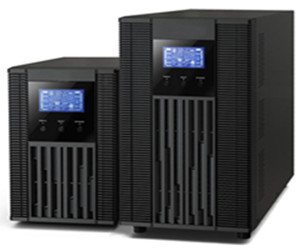

UPS主机-2

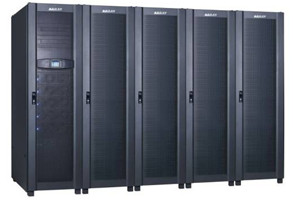

UPS储能电池组

当负载功率确定后，储能电池容量主要取决其后备时间的长短，这个时间因各企业情况不同而不同，主要由备用电源的接入时间来定，通常在几分钟或几个小时不等。

2.如何选择UPS

根据设备的情况、用电环境以及想达到的电源保护目的，可以选择适合的UPS；例如对内置开关电源的小功率设备一般可选用后备式UPS，在用电环境较恶劣的地方应选用在线互动式或在线式UPS，而对不允许有间断时间或时刻要求正弦波交流电的设备，就只能选用在线式UPS。

给设备配UPS时应以UPS的实际输出功率为匹配的依据，有些经销商有意或无意会混淆(VA)与(W)的区别，这点要提请用户注意。

用户首先需要将要挂接到UPS上的设备的各个功率要求加起来，再去购买可以处理这么大负荷的UPS。先从要挂接的每种设备背面了解电流额定值，并将它与电压（通常为120/220V）相乘；然后，将所有设备的值加起来，再去选择一个处理能力比该负荷高出20%的UPS。

3.UPS的备用时间

现在的UPS一般都用全密封的免维护铅酸蓄电池作为储能装置，电池容量的大小由"安时数（AH）"这个指标反映，其含义是按规定的电流进行放电的时间。相同电压的电池，安时数大的容量大；相同安时数的电池，电压高的容量大，通常以电压和安时数共同表示电池的容量，如12V/7AH、12V/24AH、12V/65AH、12V/100AH。

后备式UPS一般内置4AH或7AH的电池，其备用时间是固定的；在线式与在线互动式UPS有内置7AH电池的标准机型，也有外配大容量电池的长效机型，用户可以根据需要实现的备用时间而确定配备多大容量的电池。

蓄电池是UPS的重要组成部分，占有很大的价值比重，并且其质量的好坏直接关系到UPS的正常使用，所以应慎重选择有质量保证的正牌蓄电池。

4.如何延长UPS的供电时间

延长不间断电源系统的供电时间有两种方法：

4.1外接大容量电池组

可根据所需供电时间外接相应容量的电池组，但须注意此种方法会造成电池组充电时间的相对增加，另外也会增加占地面积与维护成本，故需认真评估。

4.2选购容量较大的不间断电源系统

此方法不仅可减少维护成本，若遇到负载设备扩充，较大容量的不断电系统仍可立即运作。

5.UPS的配备方式

如果需要配UPS的设备较多，您可以采用"集中式"或"分散式"两种配备方式；所谓"集中式"，就是用一台较大功率的UPS负载所有设备，如果设备之间距离较远，还需要单独铺设电线，大型数据中心、控制中心常采用这种方式，虽然便于管理，但成本较高。

"分散式"配备方式是现在比较流行的一种配备方式，就是根据设备的需要分别配备适合的UPS，譬如对一个局域网的电源保护，可以采取给服务器配备在线式UPS，各个节点分别配备后备式UPS的方案，这样配备的成本较低并且可靠性高。

这两种供电方式的优缺点如下：

·集中供电方式：便于管理、布线要求高、可靠性低、成本高

·分散供电方式：不便管理、布线要求低、可靠性高、成本低
